名勝錦帯橋再建記
その6 (171〜200頁) / 全400頁
岩国中央図書館所蔵
品川 資(当時、岩国市錦帯橋建設局次長) 著述 1954年5月発行
操作法: ページ縮小図を押すと拡大ページになり両端を押すと頁めくりです。拡大後、枠外周辺を押すと閉じます。
第ニ編 工事
B 工事施工
6 床固工事
7 雑工事
8 仮橋工事とその管理
六、床固工事
国指定の文化財は橋と河床の床固めで成っており、橋脚を井筒方式に変更したことで技術的には 床固めの役割は薄まったが風致上からも存置が要望されている。
(1)橋脚床固工事
旧錦帯橋の床固は取除作業を行わず、大部分そのまま残置した
単ページ 171
橋脚の基礎工事は井筒工法に変更したので一部河床の石材を掘り起こした。また流失した河床石の補充には 旧錦帯橋の石垣の残材を充てた。橋脚の周囲は特に水量が多く、石を洗い流す力が強いので、敷石は2段積みで橋脚の 周囲約64平方メートルはコンクリートを敷詰めた。
(2)河床々固工事
イ 河岸に近い第一、第五橋、周辺の床固工事
普通橋脚基礎工事と併行して実施した。在来の敷石は全部取り外し、改めて2段積みとし、在来敷石と連結する 箇所にはコンクリート充填した。この場所は普段、流水が少ないので工事は容易であった
ロ 第二、第四橋、周辺の床固工事
旧錦帯橋の河床石畳のうち、損傷が目立つ箇所の修復をおこなった。第四橋の上流には捨石を施した。
第四橋の床固は徹底的に修復工事する必要を痛感したが、建設省の査定で予算が認定されなかったので今後の課題に残す
ハ 第三橋、周辺の床固工事
ルース台風で、第三橋周辺の河床下石材は殆ど流失して水深2mから3m掘り下げられていた。 通常工法での復元は不可能と思えた。
単ページ 172
当初、木工沈床の案が出た
結局、木工沈床はやめ創建時に習い約2mの松の杭を埋め込み、その隙間や上に捨石を置き、更に上部に大石を敷き詰める方式を採った。第四橋と同じように 敷石の洗堀を防止するため第三橋も上流部に多数の捨石を施した
尚、この第三橋河床固め工事の期間中、約100mの区間は河の水流を堰きとめ別のルートで水を流す河床切り替えを行った。 堰きとめるのは、水中に杭を打ち込んで「しがらみ」を組み、竹かご、土嚢に砂利を詰めて水を堰きとめた
七、雑工事
錦帯橋再建工事は、錦帯橋本体の修復予算であり厳密には、護岸、道路工事、環境美化工事は含まないかもしれないが、 雑工事として実施した
単ページ 173
(1)護岸工事
五橋の長さを同一にしたことで、錦見側第一橋が従来より約2m短くなった。これにあわせ橋台左右の護岸を改修し、さらに 河原に下りる階段幅を広くした
(2)左右両岸の道路取り付け工事
イ 左岸(錦見側)道路取付工事
橋台の位置が変更になり高さも50cm高くなったので道路を拡張し、排水も変更した
ロ 右岸(横山側)道路取付工事
階段、排水溝の修築を行った
(3)緑地設定工事
イ 左岸(錦見側)緑地
キジヤ台風前までは桜、松を植えた緑地帯であったが、全て流失して荒廃していた。 公園式緑地帯にするため電柱、公衆電話、その他施設物は撤去して、植樹、休憩施設の設置を行った。 ロ 右岸(横山側)緑地
岩国市錦帯橋建設局跡地を休憩所とし、その前に小公園を設けた
単ページ 174
八、仮橋工事とその管理
キジヤ台風で錦帯橋流失後は、横山と錦見間の交通が不便になった。再建工事にも差し支えるので仮橋を設置した。 旧錦帯橋下流150mの河原に長さ80m、幅2mの仮橋を旧錦帯橋の残骸古材を使って昭和25年12月、建設した。 しかし、工事中の3年間、出水で何回も流失した。
(1)橋全体の流失2回
(2)橋の一部流失2回
(3)防災対策として
イ 橋杭の補強工事2回
ロ 橋体一部の撤去作業3回
(4)通行の一時停止または、通行禁止18回
単ページ 175
仮橋はルース台風で損傷をうけたので、高さを1m上げ、橋の長さも伸ばした。昭和26年10月末着工、11月7日完了。
単ページ 176
錦帯橋再建主要工事工程表
単ページ 177
工事関係者一覧
単ページ 178
錦帯橋建設鉄工会会員名簿
岩国市土木協会会員名簿
単ページ 179
錦帯橋架設協同組合名簿
単ページ 180
岩国市の気象
単ページ 181
昭和27年8月13日、キャレン台風の進行経路図
単ページ 182
各種工事の請負人、請負金額工事費内訳表 請負人 日野賢
単ページ 183
各種工事の請負人、請負金額工事費内訳表 請負人 日野賢
単ページ 184
各種工事の請負人、請負金額工事費内訳表 請負人 日野賢
単ページ 185
各種工事の請負人、請負金額工事費内訳表 請負人 日野賢
単ページ 186
各種工事の請負人、請負金額工事費内訳表 請負人 日野賢
単ページ 187
各種工事の請負人、請負金額工事費内訳表 請負人 日野賢
単ページ 188

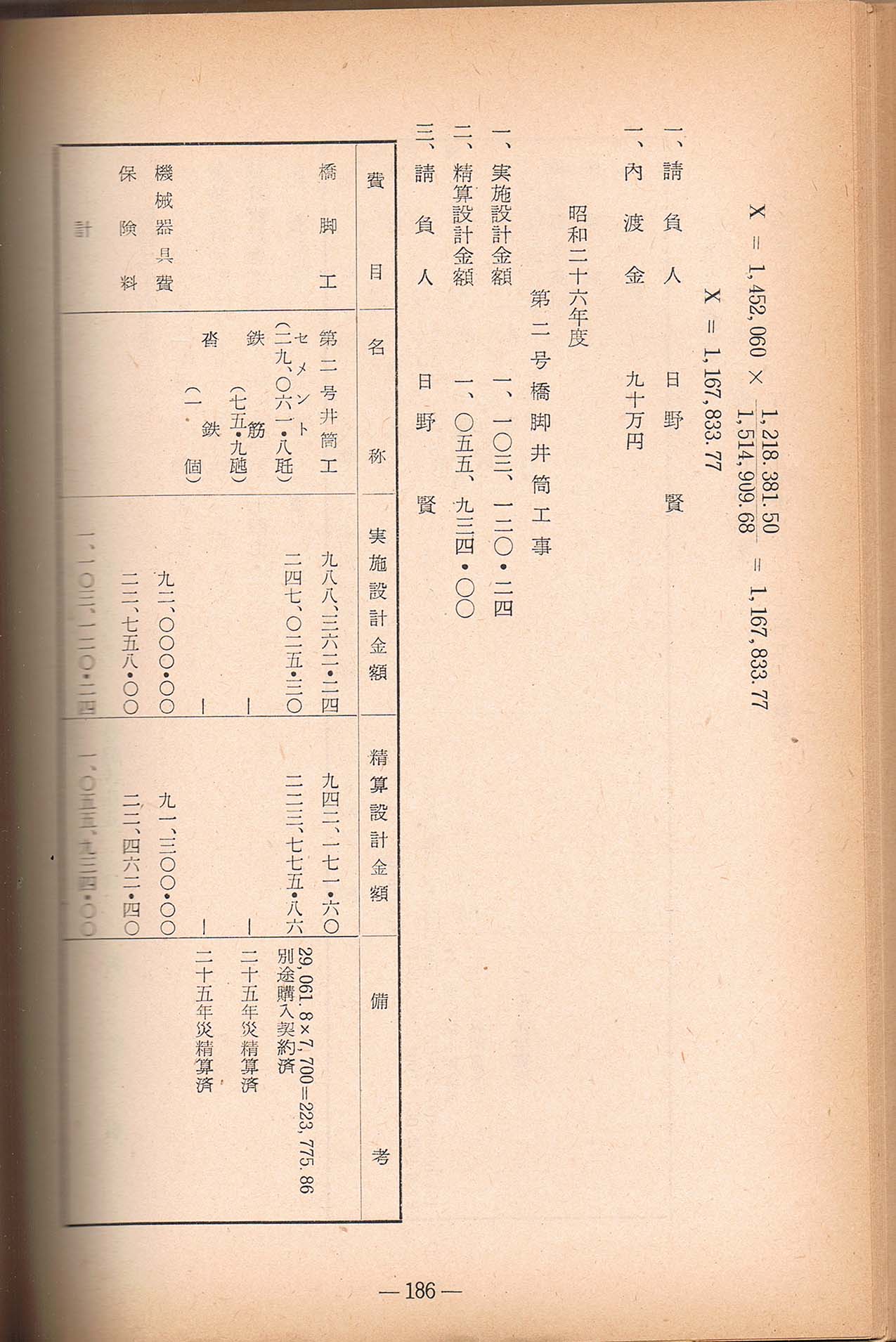

各種工事の請負人、請負金額工事費内訳表 請負人 日野賢
単ページ 189
各種工事の請負人、請負金額工事費内訳表 請負人 日野賢
単ページ 190
各種工事の請負人、請負金額工事費内訳表 請負人 日野賢
単ページ 191

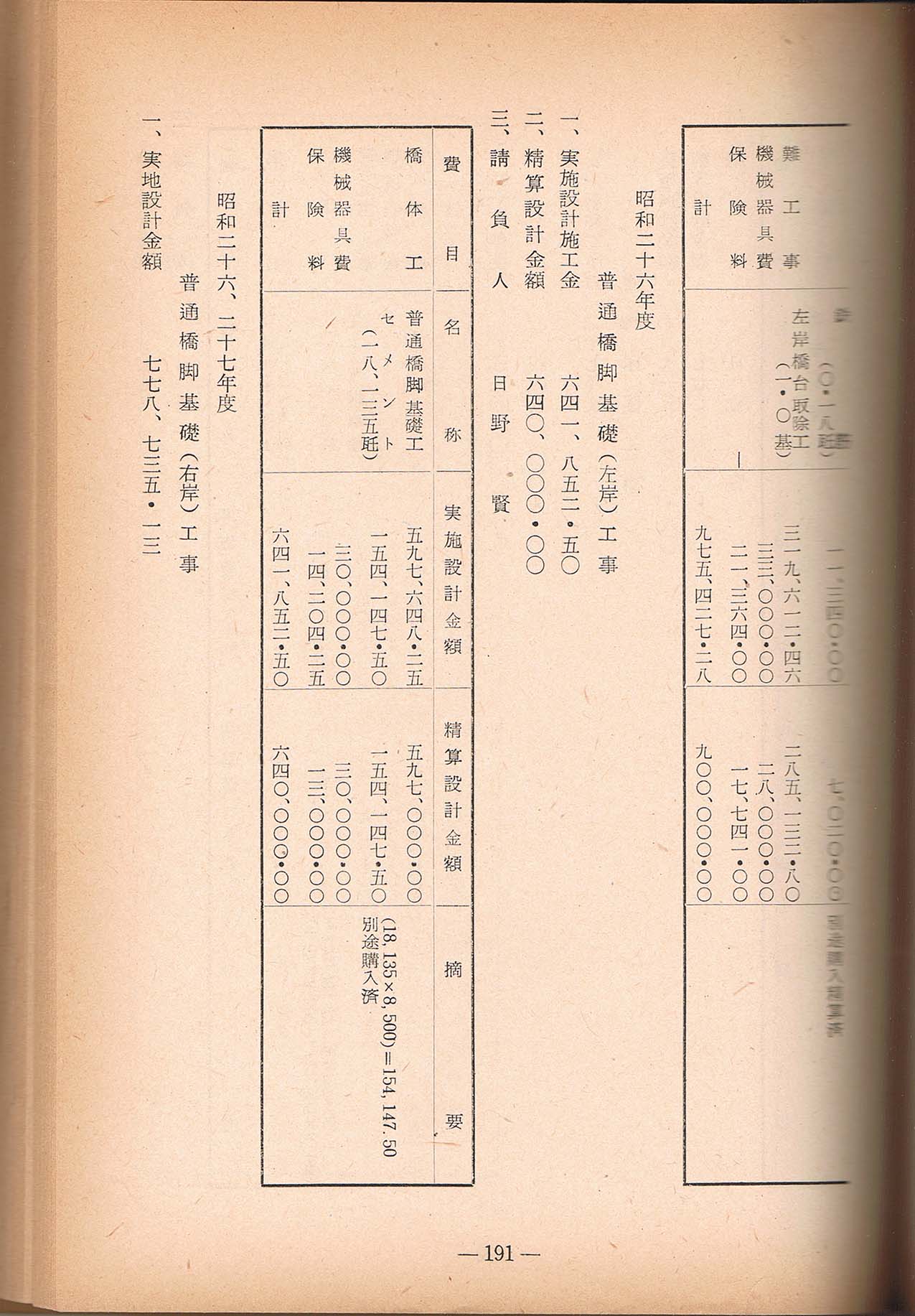

各種工事の請負人、請負金額工事費内訳表 請負人 日野賢
単ページ 192
各種工事の請負人、請負金額工事費内訳表 請負人 日野賢
単ページ 193
各種工事の請負人、請負金額工事費内訳表 請負人 日野賢
単ページ 194

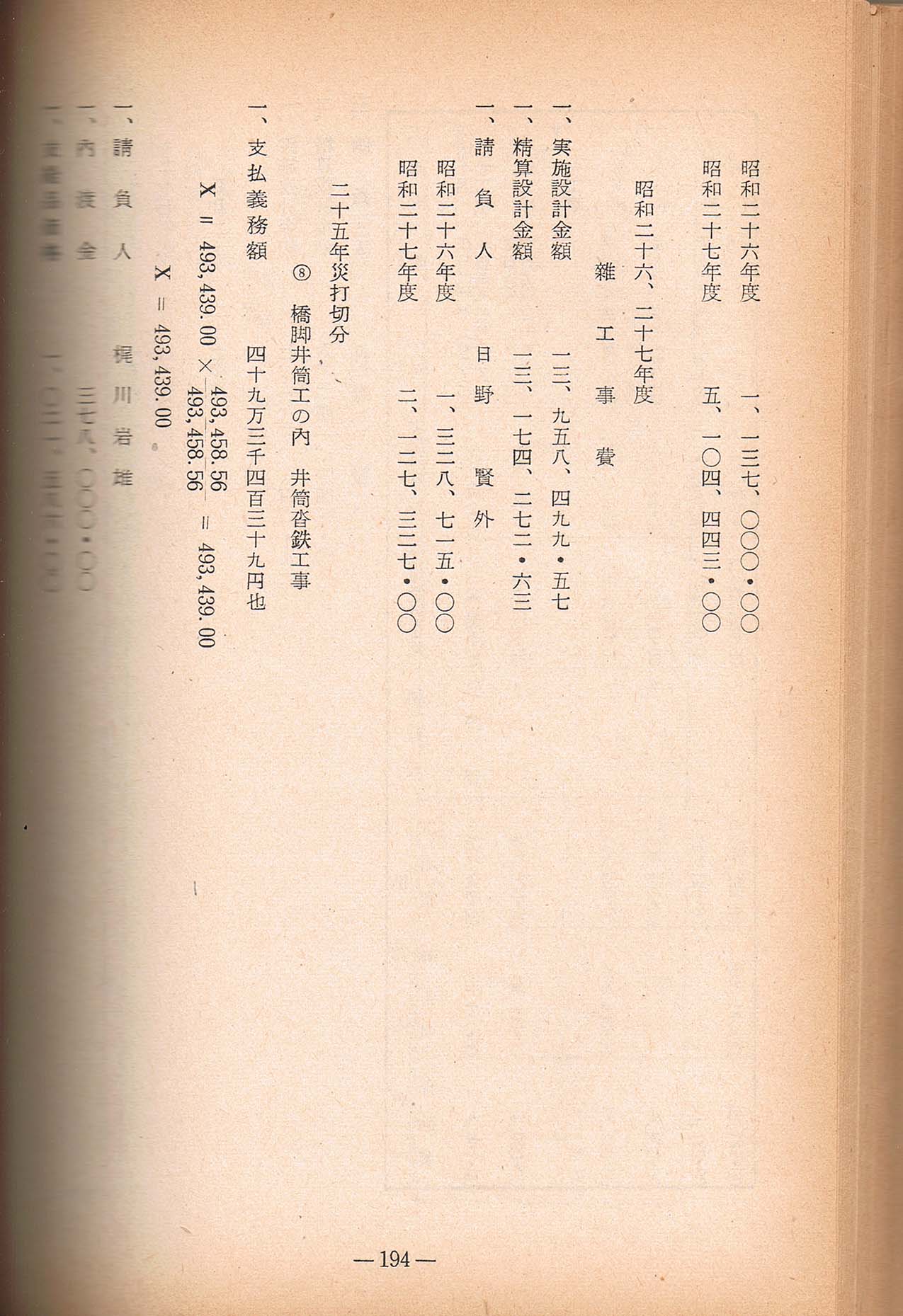

各種工事の請負人、請負金額工事費内訳表 請負人 岩根文一
単ページ 195
各種工事の請負人、請負金額工事費内訳表 請負人 片倉寅吉
単ページ 196
各種工事の請負人、請負金額工事費内訳表 請負人 片倉寅吉
単ページ 197
各種工事の請負人、請負金額工事費内訳表 請負人 篠原経一
単ページ 198
各種工事の請負人、請負金額工事費内訳表 請負人 片倉寅吉
単ページ 199
各種工事の請負人、請負金額工事費内訳表 請負人 一色益雄
単ページ 200
